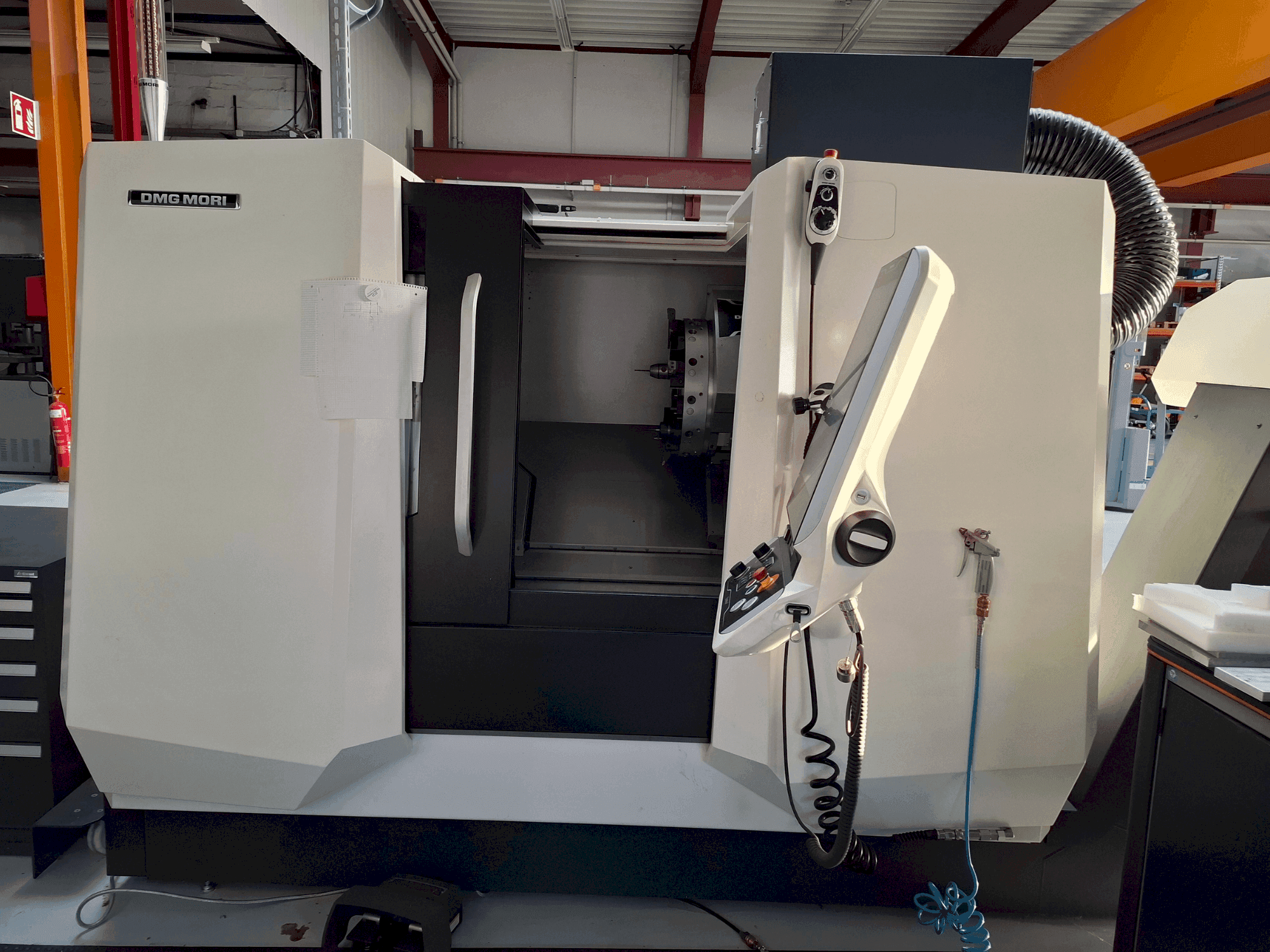

DMG MORI - CLX 350 V3DE-TUR-DMG-2019-00004

Zusätzliche Ausrüstung

• - Tankinhalt: 17 Liter / Pumpendruck: 55 bar / Maximale Förderleistung der Pumpe: 18 l/min
• - Pneumatik: Luftverbrauch: 15 m³/h/ Luftdruck: 6 + 20% bar/ Luftfeuchtigkeit bei 20°C: 20 bis 75%
• - Hohle Spannvorrichtung (Hauptspindel): Spannzylinder-Drehzahl: 5000 U/min / Kolbenhub: 29 mm / Zugkraft (P): 45 kN (min) / Presskraft (F): 68 kN (max)/ Maximaler Druck: 68 bar (max)
• - Öl-/Emulsionsnebelabscheidung: Länge: 778 mm / Breite: 400 mm / Höhe: 520 mm / Gewicht: 50 kg / Luftmenge: 600 m³/h / Motorleistung: 0,5 kW / Nachlaufzeit (nach Abschaltung): ca. 1 min

Zusätzliche Informationen

Maschinenvorteile

• Technische Maschinenvorteile:
  • - Spindelaufnahme (flansch): typ a2-6, typ a2-5 / futterdurchmesser: 210/250 mm, 170 mm / stangendurchlass: 65 mm, 36 mm / spindelbohrungsdurchmesser: 73 mm, 45 mm / frontlagerdurchmesser: 120 mm, 90 mm /
  • - Maximale spindelleistung (100% einschaltdauer): 11 kw, 12. 6 kw / maximale spindelleistung (40% einschaltdauer): 16. 5 kw, 16. 2 kw / maximale spindeldrehzahl (100% & 40% einschaltdauer): 5000 u/min / maximales drehmoment (100% einschaltdauer): 112 nm, 48 nm / maximales drehmoment (40% einschaltdauer): 168 nm, 62 nm / spannungsart/-bereich: ac/1
  • - Kugelgewindetrieb x/y/z-achse (dxp): 32 x 10 mm / vorschubkraft x/y/z (100% einschaltdauer): 3. 5/3. 5/6 kn / vorschubkraft x/y/z (40% einschaltdauer): 4. 5/4. 5/7. 5 kn / eilgang x/y/z: 30/22. 5/36 m/min / drehmoment: 20 nm
  • - Positioniergenauigkeit: p (x): 0. 005 mm /p (z): 0. 008 mm /p (y): 0. 005 mm/ positionstoleranz c: 30 mgrad
  • - Achsabstand: 715 mm / spitzenhöhe: 345 mm / maximaler schwenk über bett: 580 mm / schwenk über x-schlitten: 360 mm / maximaler drehdurchmesser: 320 mm / futterdurchmesser: 210/250 mm / verfahrweg x: 242. 5 mm / verfahrweg z: 540 mm
  • - Maschine (max. Höhe): 1852 mm / maschine mit signallicht (höhe): 2208 mm / breite: 1767 mm / mit steuerung (min breite): 1928 mm / mit steuerung (max breite): 2271 mm / länge mit späneförderer: 3700 mm / aufstellfläche (lxb): 4885 x 4837 mm
  • - Höhe: 1624 mm / breite: 855 mm / länge: 3588 mm / gewicht: 500 kg / auslaufhöhe: 950 mm / kühlmittelinhalt: 170 liter / pumpenleistung: 0. 85 kw / pumpenfördermenge: 20 l/min / pumpendruck: 5 bar / späneförderleistung: 150 kg/h / max. Spänelänge: 130 mm / max. Spänebündeldurchmesser: 50 mm
  • - Anzahl der angetriebenen werkzeuge: 12 / werkzeugaufnahme: vdi 30 axial / kupplung für angetriebene werkzeuge: vdi 16 x 0. 8 din 5480 / werkzeugachse: 20 x 20 mm /maximale drehzahl der angetriebenen werkzeuge: 5500 u/min /maximale leistung s1 (100% einschaltdauer): 3. 30 kw /maximale leistung s3 (40% einschaltdauer): 5. 44 kw / maximales drehmoment, 100% einschaltdauer: 15 nm / maximales drehmoment, 40% einschaltdauer: 20 nm
  • - Verfahrweg: 550 mm /maximale spannkraft: 4000 n /hülsenbefestigung: mk 4/ reitstockbewegung: hydraulisch/ reitstockpositionierung: ±6 mm
