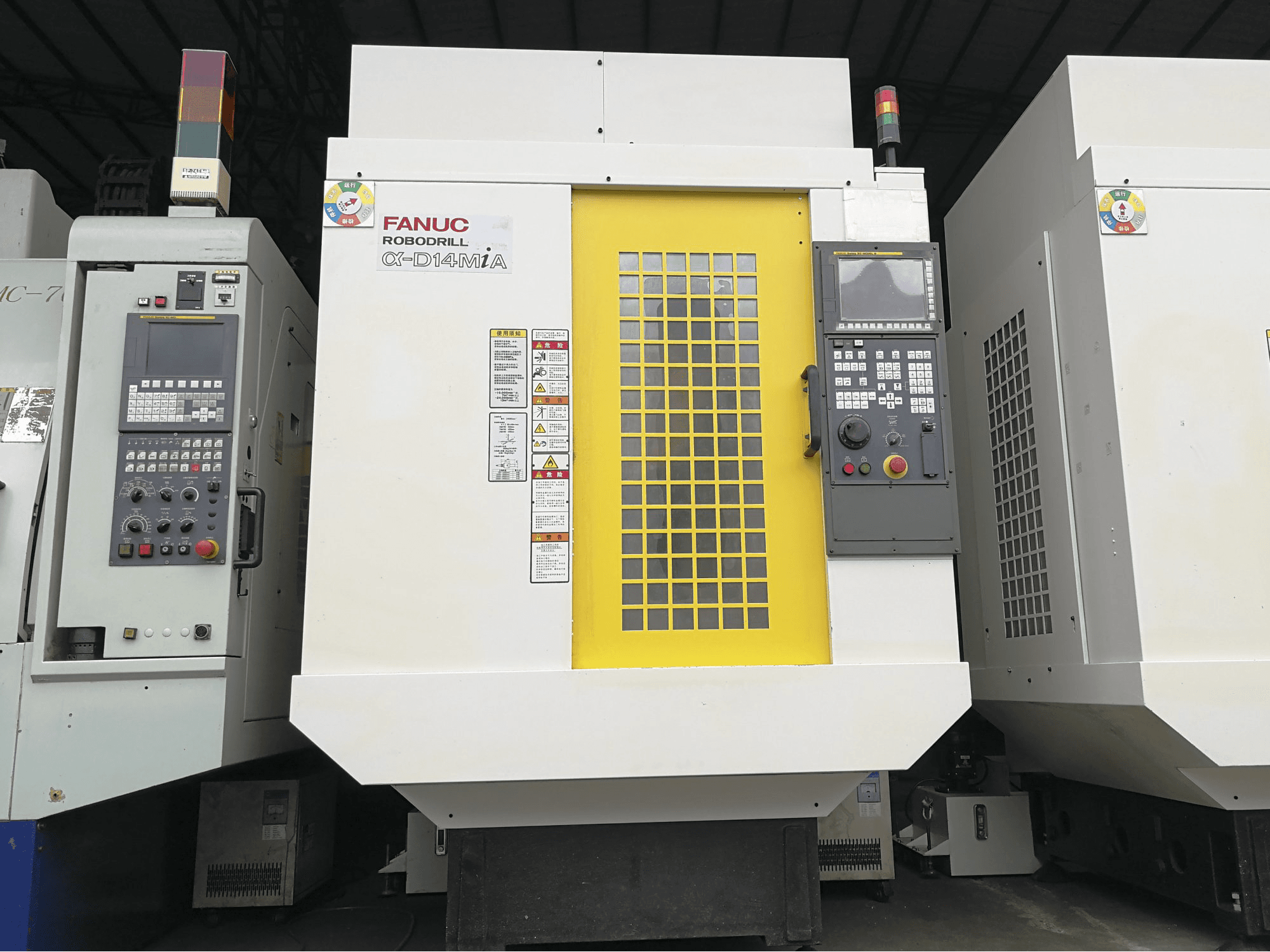

FANUC - α-D14MiACN-MIL-FAN-2016-00001

Allgemeine Angaben

• Breite: 1565 mm
• Tiefe: 2236 mm
• Höhe: 2040 mm
• Gewicht: 2000 kg

Steuergerät

• Hersteller: FANUC
• Modell: 31i-B

Hauptantrieb

• Spindelanzahl: 1
• Drehzahlbereich Spindel: 24000 1/min
• Motorkraft der Spindel: 26 kW
• Spindelbohrung: 0.006 - 0.02 mm

Bewegung

• X-Achse Bewegung: 500 mm
• Y-Achse Bewegung: 400 mm
• Z-Achse Bewegung: 330 mm

Werkstück

• Werkstück X: 650 mm
• Werkstück Y: 400 mm
• Werkstück Z: 150-480 mm
• Max. Tischbelastung: 300 kg

Arbeitstisch

• Äußere Länge: 1565 mm
• Äußere Breite: 2040 mm
• Höheneinstellung: 2.236±10 mm
• Größe der T-Nuten: 14x125x3 mm
• Anzahl der T-Nuten: 3
• Abstand zwischen: 125 mm
• Min. Abstand zwischen Vertikalspindel und Arbeitstisch: 150 mm
• Max. Abstand zwischen Vertikalspindel und Arbeitstisch: 480 mm

Werkzeugplätze

• Verfügbare Nuten: 14
• Max. Gewicht der Werkzeuge: 2 kg
• Max. Durchmesser der Werkzeuge: 80 mm
• Max. Länge des Revolvers: 250 mm

Media

• Gesamtleistungsbedarf: 10 kVA
