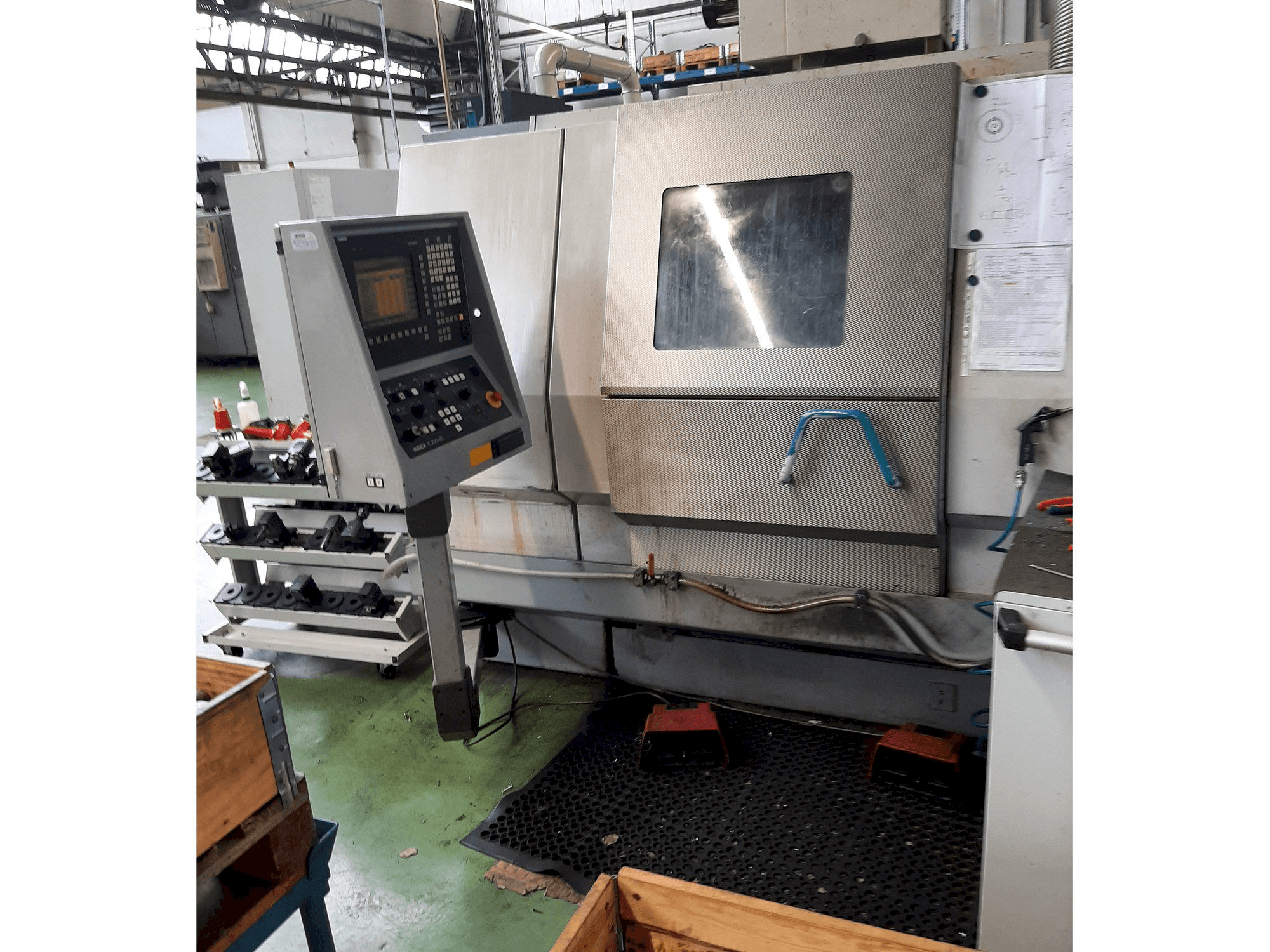

Index - G200DE-TUR-IND-2002-00004

Zusätzliche Ausrüstung

• - Stangenlader ist nicht im Lieferumfang enthalten
• - Der Lieferumfang umfasst die Werkzeugmaschine zusammen mit Späneförderer, Hochdruck-Kühlmittelanlage, Filteranlage (Vlies) und Teileförderer.
• - Die montierten Werkzeughalter bleiben an ihrem Platz

Zusätzliche Informationen

Maschinenvorteile

• Technische Maschinenvorteile:
  • - Achse x/z arbeitshub 120 / 400 mm; arbeitshub 105 / 400 mm
  • - Masse des gehäuses 440 kg
  • - Spindelkopfaufnahme ad 140 mm, id 85 mm
  • - Materialdurchlass max. Mm 60; vorderer lagerdurchmesser 100 mm; regelbarer drehstromantrieb
  • - Hohlwellenmotor: drehmoment nm 95/140
  • - Hauptspindelausrichtung und schaltvorrichtung d42/d60/d65, teilung 2. 5 grad über indexierscheibe
  • - Hohlspannzylinder d60/20 für spannzange und spannen auf der hauptspindel, hydraulisch betätigt, inklusive spannhubendüberwachung
  • - Zug- druckkraft ( 57 cm2 ) max 45 kn
  • - 1-spanndruckeinrichtung für spannzylinder auf der hauptspindel, einstellbereich 10 bis 80 bar, eingestellt auf die maximal zulässige spannbetriebskraft des spannmediums bzw. Druckrohres
  • - Gegenspindel d60; spindelkopfaufnahme ad 140 mm, id 85 mm
• Qualitative Maschinenvorteile:
  • - Arbeitshub der gegenspindel 445 mm; eilganggeschwindigkeit 22. 5 m/min
  • - Schlittenantrieb in z-richtung über ac-motor und kugelumlaufspindel d=32 mm, achsantrieb durch Überlastkupplung gesichert.
  • - In arbeitsstellung ist der schlitten durch den wechselstrommotor gegen den anschlag
  • - Messsystem in z-achse glasmaßstab
  • - Leistung an der gegenspindel: leistung bei 100/40 % ed 13/22 kw; drehmoment 61/105 nm
  • - Kreuzschlitten 1 - x/z, mit innerer kühlmittelzufuhr und absperrventil
  • - Absperrventil, drehbar über ac-motor, kugelgewinde d = 32 mm,
  • - Achsantriebe durch Überlastkupplungen gesichert, gewichtsausgleich in der x-achse
  • - Messsystem x-achse glasmaßstab z-achse stabmessgerät
  • - Revolverkopf mit 14 stationen auf querschlitten 1; werkzeugaufnahmebohrungen für zylinderschaft din 69880 - 25x48 mm, positioniert durch planverzahnung, hydraulisch verriegelt
