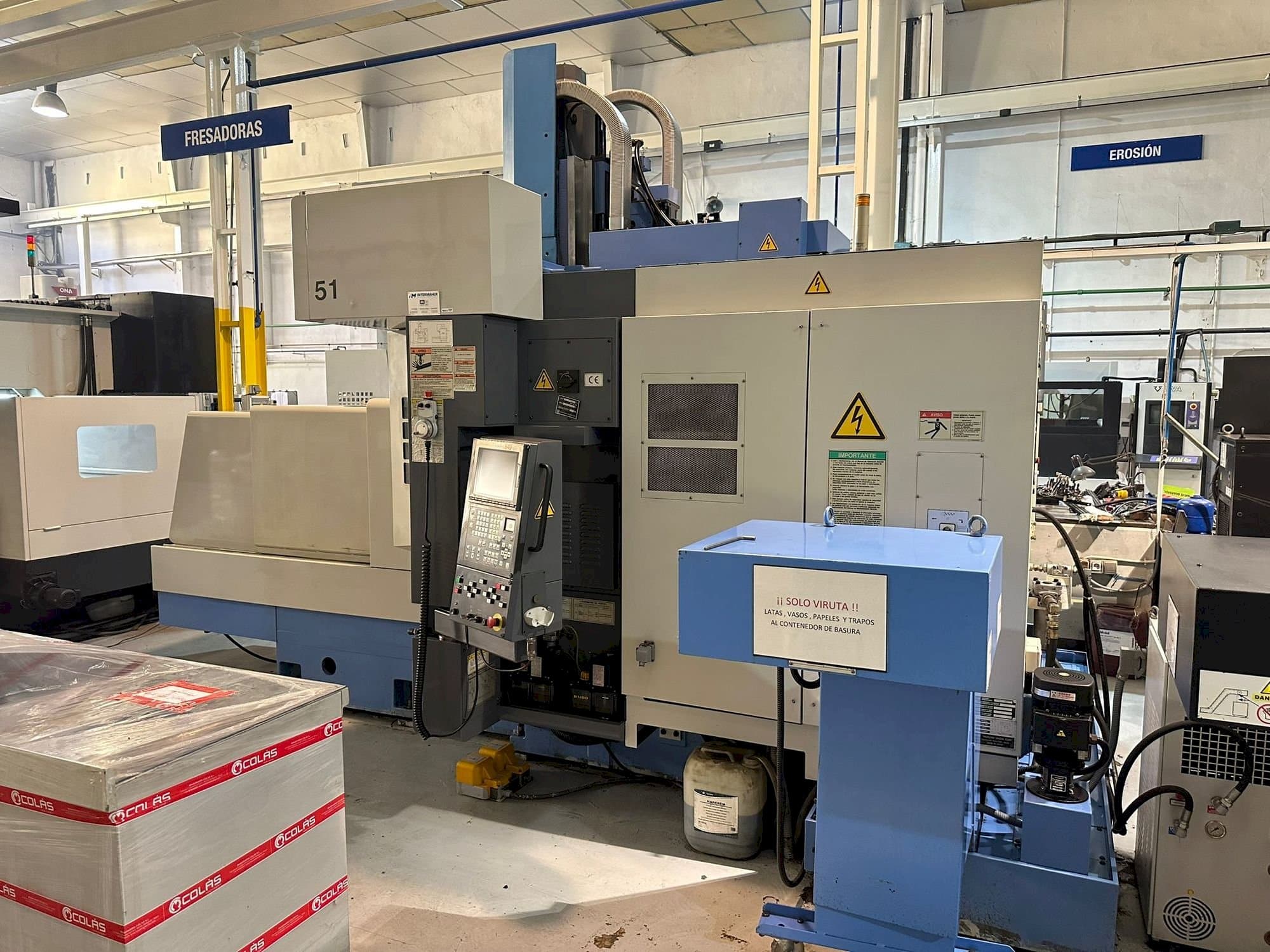

Mazak - FJV-35/60ES-MIL-MAZ-2003-00003

Allgemeine Angaben

• Breite: 62800 mm
• Tiefe: 3274 mm
• Höhe: 3510 mm
• Gewicht: 14500 kg

Steuergerät

• Modell: PC-FUSION-CNC 640 M
• Hersteller: MAZATROL

Hauptantrieb

• Drehzahlbereich Spindel: 40-10000 1/MIN
• Motorkraft der Spindel: 59,40 kW

Bewegung

• X-Achse Bewegung: 2000mm
• Y-Achse Bewegung: 800 mm
• Z-Achse Bewegung: 585 mm

Arbeitstisch

• Äußere Länge: 2240 mm
• Äußere Breite: 750 mm
• Höheneinstellung: 830 mm
• Anzahl der T-Nuten: 5x18 mm
• Abstand zwischen: 150 mm
• Max. Abstand zwischen Vertikalspindel und Arbeitstisch: 880 mm
• Tischbelastung: 3000 kg

Werkzeugplätze

• Max. Gewicht der Werkzeuge: 20 kg
• Max. Durchmesser der Werkzeuge: 210 mm
• Max. Länge des Revolvers: 380 mm
• Werkzeughaltertyp: CAT-50
