VOEST ALPINE WNC 500 S/1.6 Drehmaschine

In Originalsprache anzeigen

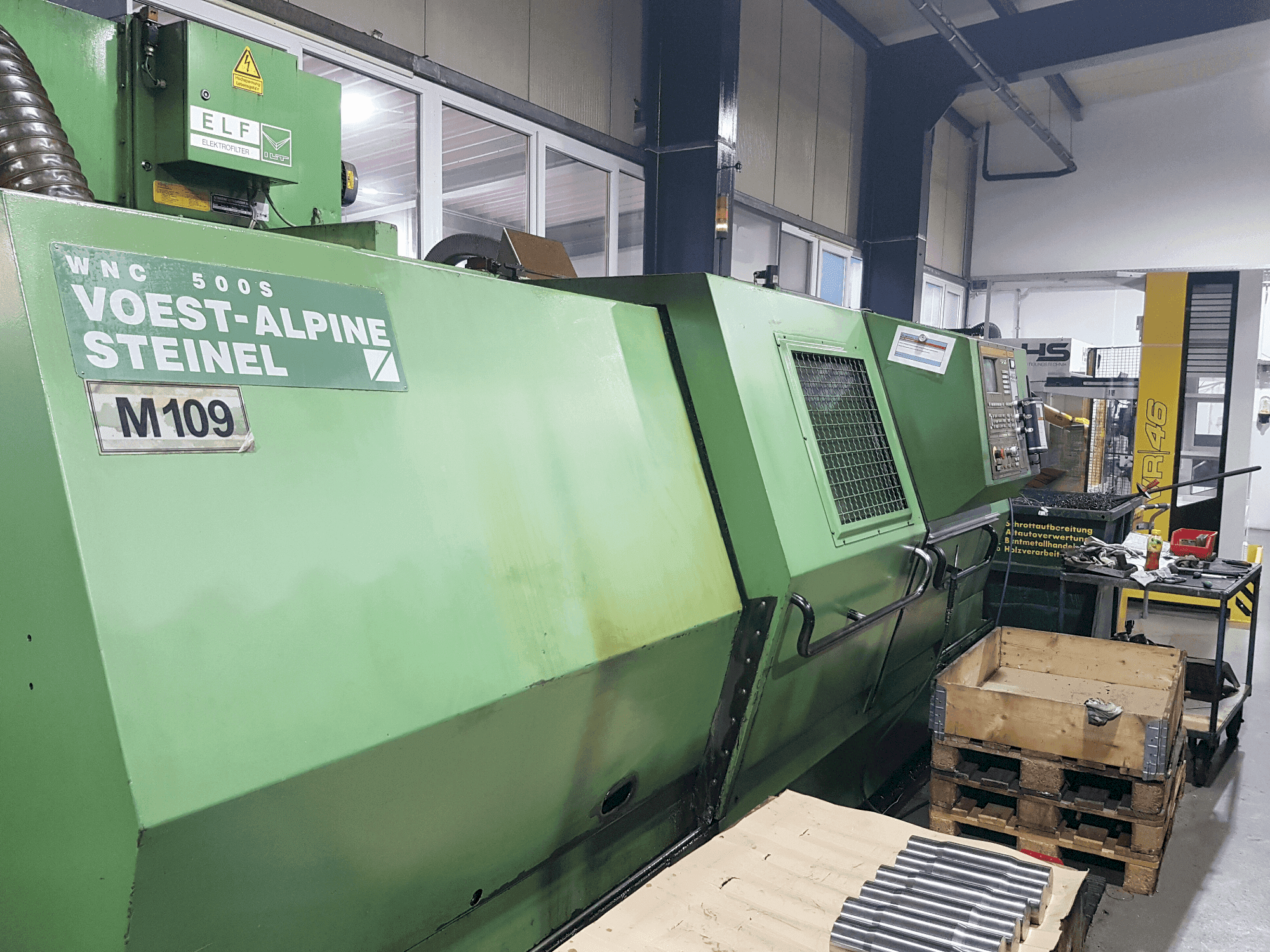

Diese VOEST ALPINE WNC 500 S/1.6 Drehmaschine wurde 1992 in Österreich hergestellt. Sie ist ausgestattet mit 2-Achsen (Z-Verfahrweg 1715mm, X-Verfahrweg 305mm), einer SIEMENS SINUMERIK Steuerung. Diese Maschine zeichnet sich durch ihre Stabilität aus und befindet sich in einem gut gepflegten Zustand mit direkter Verfügbarkeit. Siehe beigefügte technische Originaldaten.

Übersicht

Hersteller: Voest Alpine
jahr: 1992
MODELL: WNC 500 S/1.6
anwendungstyp: Drehen
Standort: Deutschland
maschinentyp: Horizontal-Drehmaschine
Verfügbarkeit: Verkauft
Marke Steuergerät: SIEMENS

Technische Daten - Voest Alpine WNC 500 S/1.6

Allgemeine Angaben

Gewicht: 10000 kg

Steuergerät

Modell: SINUMERIK
Hersteller: SIEMENS

Hauptantrieb

Drehzahlbereich Spindel: 4000 rpm 1/MIN
Motorkraft der Spindel: 37.5 kW
Spindelbohrung: 77 mm

Bewegung

X-Achse Bewegung: 1715 mm
Z-Achse Bewegung: 305 mm

Revolver

Anzahl der Werkzeugpläte T-Nuten: 12
Werkzeugaufnahme: VDI 3425

Tail Stock

Pinolendurchmesser: 100 mm
Pinolenkraft: 3000 - 12500 (adjustable)
Pinolenweg: 60 mm/s
Werkzeugaufnahme der Pinole: SK 30

Zusätzliche Ausrüstung

- Hydraulische Kraftspannvorrichtung Typ: OZRJ 175, FORKARDT (50mm / 5500 min -1)
- Kraftbetätigtes Dreibackenfutter von SMW Typ KNCS 315 65 3A 8 (315mm / 18800 daN)
- Hydraulische Lünette SMW Typ SLK 212 Z 80 V (20-120mm)
- Gesichtstreiber von NEIDLEIN
- Spänetransport- und Kühlmitteleinrichtung (1100 mm / 250l)

Zusätzliche Informationen

Maschinenvorteile

Technische Maschinenvorteile:
- - Breite der spitze: 160 mm
- - Max. Drehdurchmesser zwischen spitzen: 360 mm
- - Drehdurchmesser über bett: 540 mm
- - Drehdurchmesser über schlitten: 450 mm
- - Spindeldurchmesser im vorderen lager: 120 mm
- - Spindelkopf: din/gr. 55026 / 8
- - Schaftdurchmesser vdi-halter: 40 mm

Zusätzliche Informationen

- Höhe der Drehspindel über dem Boden: 1100 mm

*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.

Unterlagen

VOEST ALPINE WNC 500 S x 1600 - Tech Specs (GERMAN).pdf
