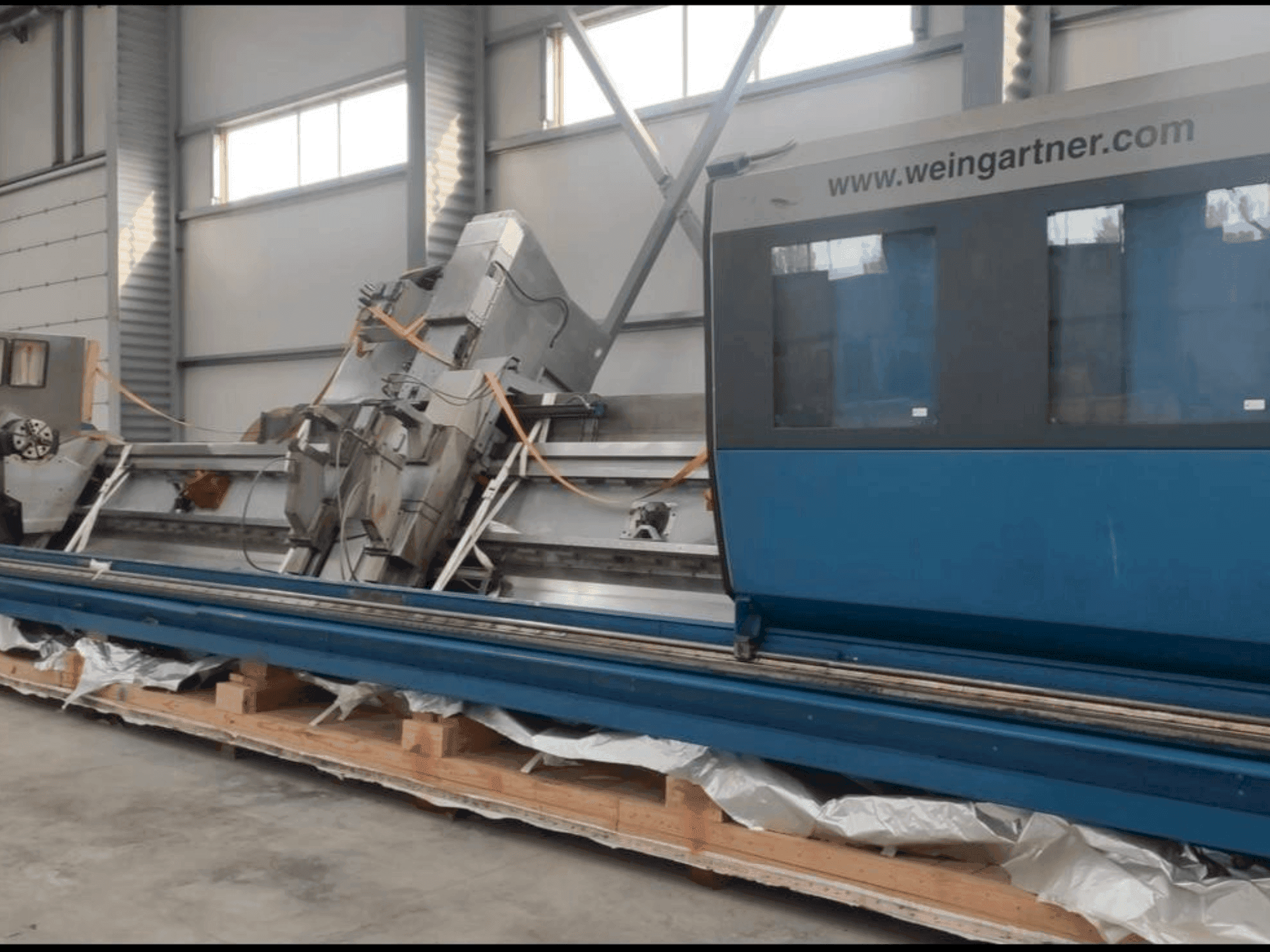

Weingartner - Vario 700-000MD-MIL-WEI-2011-00001

Zusätzliche Ausrüstung

• - Spindelstock: Vorschub durch AC-Servomotor: 1FT6 105 - 8SF71 - 3AG1, Verfügbares Drehmoment an der Hauptspindel im S1-Betrieb, Übersetzung Kegelradgetriebe: 4:1, Übersetzung Schneckengetriebe: 15:1, Gesamtuntersetzung: 60:1, Höhe Hauptspindel: 1550 mm, Bohrung Hauptspindel: 108 mm, Futter Gr. 315: Bohrungsdurchmesser: 95 mm, Max. Druck: 27 bar, Max. Spannkraft bei 27 bar: 17500 daN, Außenspannung: 25 - 245 mm, Innenspannung: 90 - 310 mm
• - Späneförderer: Antriebsleistung: 1,1 kW, Austragsbreite: 250 mm, Austragshöhe: 850 mm, Späneförderer: 300 dm³/h
• - Hydraulik: Pumpenleistung: 27 l/min, Max. Systemdruck: 80 bar, Antriebsleistung: 4,6 kW, Tankinhalt: 60 l, Ölkühlerleistung: 0,3 kW
• - Fräseinheit PUFK-320: Peripherie- und Abwälzfräsaggregat, Schwenkachse A Vorschub durch AC-Servomotor: 1FT6 084 - 8AF71 - 3EL4, Planetengetriebeübersetzung: 70:1, Getriebeübersetzung: 3:1, Gesamtuntersetzung: 210:1, Max. Schwenkgeschwindigkeit: 90°/sec, Schwenkbereich: ±90°, Vorschub durch AC-Hauptspindelmotor: 1PH7 137 - 2NF22 - 0CJ2, Max. Fräskopfdurchmesser: 260 mm, Max. Fräskopfgeschwindigkeit: 300 min-¹
• - Schälgerät (Option): Antrieb durch AC-Hauptspindelmotor: 1PH7 137 - 2NF22 - 0CC2, Getriebeübersetzung: 2,4:1, Max. Messerkopfgeschwindigkeit: 1800 min-¹
• - Vordere Lünette: Durchmesserbereich (Fräsbacken): 25 - 220 mm, Max. Spannkraft bei 80 bar (ohne Wirkungsgrad): 1200 daN, Max. Spanndruck: 80 bar
• - Hintere Lünette: Durchmesserbereich (Fräsbacken lang): 25 - 220 mm, Max. Spannkraft bei 80 bar (ohne Wirkungsgrad): 1200 daN, Max. Spanndruck: 80 bar
• - Reitstock: Vorschub durch AC-Servomotor: 1FT6 064 - 6AF71 - 3EK4, Kegelstirnradübersetzung: 50:1, Eilgang max: 5000 mm/min, Pinolendurchmesser: 160 mm, Hub: 200 mm, Druck bei 50 bar: 1500 daN, Zugkraft bei 50 bar: 1000 daN, Max. Druck: 50 bar
• - Werkstückauflage: Durchmesserbereich: 70 - 220 mm
• - Spezifikationen der gesamten Maschine: Versorgungsspannung: 3 x 380 V ± 10%, Taktfrequenz: 50 Hz ± 2%, Maximale Leistungsaufnahme: 57 kW, Max Leistung: 100 A, Steuerspannung: 24 V DC, Systemdruck (Pneumatik): 6 - 10 bar, Luftverbrauch: 15 - 20 m³/Stunde, Luftanschluss: ½", Systemdruck (Hydraulik): 90 bar

Zusätzliche Informationen

Maschinenvorteile

• Technische Maschinenvorteile:
  • - Bearbeitbare materialien: fräsen zwischen spitzen: min. Länge: 585 mm, max. Länge: 8. 620 mm, durchmesser: 25 - 220 mm
  • - Maschinenkomponenten: maschinenbett: abstand der längsschlittenführung: 700 mm, länge der längsschlittenführung: 10. 900 mm, gewicht: 20. 000 kg, längsschlitten (z-achse): vorschub durch ac-servomotor: 1ft6 086 - 8af71 - 3ek4, kegelradübersetzung: 10:1, kugelgewindedurchmesser: 80 mm, kugelgewindesteigung: 20 mm, eilgang max: 5000 mm/min, querschlitten (x-achse): vorschub durch ac-servomotor: 1ft6 086 - 1af71 - 3eh1, kegelradübersetzung: 6:1, kugelgewindedurchmesser: 50 mm, kugelgewindesteigung: 10 mm, eilgang max: 5000 mm/min, querschlittenverfahrweg zum fräsen: 256 mm, versatzschlitten (y-achse): vorschub durch ac-servomotor: 1ft6 084 - 1af71 - 3eh1, kegelradübersetzung: 6:1, kugelrollspindeldurchmesser: 50 mm, kugelrollspindelsteigung: 10 mm, eilgang max: 3000 mm/min, querschlittenverfahrweg zum fräsen: 250 mm
  • - Hochpräzise und robuste konstruktion mit moderner servomotorsteuerung, vielseitige bearbeitungsmöglichkeiten mit mehreren einheiten und lünetten
• Qualitative Maschinenvorteile:
  • - Verbesserte präzision mit fortschrittlichen getriebeübersetzungen und kugelumlaufspindeln, effizienter betrieb mit hohen eilganggeschwindigkeiten

Zusätzliche Informationen

• - Maschine noch unter Strom

Zahlungsoptionen

• Vorkasse

• Asset-Finanzierung
